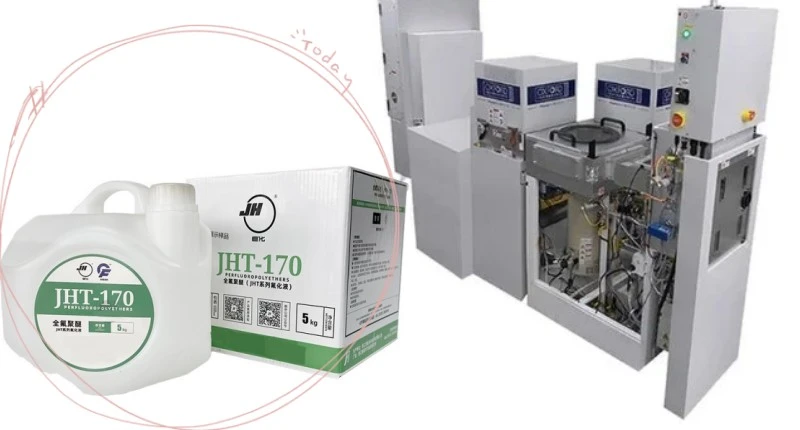

PFPE στην Κατασκευή Ημιαγωγών: Πώς Λειτουργεί σε Εγχάραξη Πλάσματος & Εξοπλισμό CVD

Η διαδικασία κατασκευής ημιαγωγών βασίζεται σε εξαιρετική ακρίβεια και σκληρές συνθήκες λειτουργίας-υψηλό κενό, διαβρωτικά αέρια και μεγάλες διακυμάνσεις θερμοκρασίας-ειδικά σε συστήματα χάραξης πλάσματος και εναπόθεσης χημικών ατμών (CVD). Αυτά τα περιβάλλοντα απαιτούν λύσεις λίπανσης και στεγανοποίησης που μπορούν να αντέχουν σε επιθετικές χημικές ουσίες, να αποτρέπουν τη μόλυνση και να διατηρούν την απόδοση για μεγάλους κύκλους. Ο υπερφθοροπολυαιθέρας (PFPE) έχει αναδειχθεί ως το χρυσό πρότυπο για κρίσιμα εξαρτήματα όπως αντλίες κενού, δακτύλιοι O-και βαλβίδες, παρέχοντας απαράμιλλη σταθερότητα και αξιοπιστία που επηρεάζει άμεσα την απόδοση του πλακιδίου και το χρόνο λειτουργίας του εξοπλισμού. Παρακάτω είναι μια λεπτομερής ανάλυση του τρόπου λειτουργίας του PFPE σε αυτές τις βασικές εφαρμογές.

Οι αντλίες κενού είναι η ραχοκοκαλιά των συστημάτων χάραξης πλάσματος και CVD, που απαιτούνται για τη διατήρηση εξαιρετικά{0}}υψηλών επιπέδων κενού (έως και 10-6 Pa) για την αποφυγή μόλυνσης αερίων και τη διασφάλιση της ομοιόμορφης εναπόθεσης λεπτής-μεμβράνης ή ακριβούς χάραξης υλικού. Τα παραδοσιακά ορυκτέλαια ή τα συνθετικά λιπαντικά αποτυγχάνουν εδώ λόγω της υψηλής τάσης ατμών και της χημικής αστάθειας, αλλά η μοναδική μοριακή δομή του PFPE αντιμετωπίζει αυτές τις κρίσιμες προκλήσεις.

Χαμηλή πίεση ατμών για μόλυνση-Δωρεάν κενό: Ο πλήρως φθοριωμένος κορμός του PFPE σχηματίζει ισχυρούς δεσμούς C-F που ελαχιστοποιούν την αστάθεια-η τάση ατμών του στους 40 βαθμούς είναι συνήθως κάτω από 10-6 Torr, 1000 φορές χαμηλότερη από τα συμβατικά λάδια . Αυτό αποτρέπει την εξάτμιση και την εναπόθεση του λιπαντικού σε ευαίσθητες επιφάνειες πλακιδίων ή οπτικά εξαρτήματα, τα οποία διαφορετικά θα προκαλούσαν ελαττώματα και θα μείωναν την απόδοση του τσιπ. Στην χάραξη πλάσματος, όπου ακόμη και ίχνη ρύπων μπορούν να αλλάξουν τα μοτίβα του κυκλώματος, η μη πτητική φύση του PFPE διασφαλίζει ότι ο θάλαμος κενού παραμένει παρθένος.

Θερμική & Χημική Σταθερότητα Υπό Καταπόνηση: Οι αντλίες κενού παράγουν σημαντική θερμότητα κατά τη λειτουργία, με θερμοκρασίες ρουλεμάν που συχνά υπερβαίνουν τους 150 βαθμούς. Το PFPE διατηρεί σταθερό ιξώδες σε ένα ευρύ φάσμα θερμοκρασιών (-65 μοίρες έως 250 μοίρες), διασφαλίζοντας σταθερό πάχος μεμβράνης λίπανσης σε περιστρεφόμενα εξαρτήματα όπως ρότορες αντλίας και ρουλεμάν. Επιπλέον, οι διεργασίες χάραξης πλάσματος και CVD χρησιμοποιούν διαβρωτικά αέρια (π.χ. φθόριο, χλώριο, αμμωνία) και δραστικά πλάσματα που αποδομούν τα τυπικά λιπαντικά. Η χημική αδράνεια του PFPE αντιστέκεται στην οξείδωση και τη διάβρωση, αποφεύγοντας τη διάσπαση του λαδιού, το σχηματισμό λάσπης και την επακόλουθη ζημιά στην αντλία.

Μηχανισμός λίπανσης για μακροζωία: Το PFPE σχηματίζει ένα ανθεκτικό φιλμ χαμηλής-τριβής σε μεταλλικές επιφάνειες μέσω φυσικής προσρόφησης, μειώνοντας τη φθορά μεταξύ των κινούμενων μερών, όπως οι άξονες της αντλίας και τα ρουλεμάν. Σε αντίθεση με τα φθοριούχα εναλλακτικά που μπορεί να δημιουργήσουν λειαντικά σωματίδια, το PFPE είναι συμβατό με υλικά αντλίας (χάλυβας, αλουμίνιο, κεραμικά) και διατηρεί τις λιπαντικές του ιδιότητες για εκτεταμένα διαστήματα σέρβις-συχνά επιτρέποντας τη "λίπανση διάρκειας ζωής" σε κρίσιμα συγκροτήματα αντλιών και μειώνοντας τον χρόνο διακοπής συντήρησης.

Οι δακτύλιοι Ο-είναι κρίσιμοι για τη διατήρηση αεροστεγών σφραγίδων στους θαλάμους κενού, τις γραμμές αερίου και τις διεπαφές εξοπλισμού, αποτρέποντας διαρροές αερίων διεργασίας ή ατμοσφαιρικού αέρα. Στην κατασκευή ημιαγωγών, οι σφραγίδες αντιμετωπίζουν διπλές απειλές: χημική επίθεση από αέρια διεργασίας και μηχανική φθορά από επαναλαμβανόμενη ανακύκλωση του εξοπλισμού. Το PFPE βελτιώνει την απόδοση του δακτυλίου O- μέσω δύο βασικών μηχανισμών:

 Επιφανειακή Λίπανση & Αντισυγκόλληση-: Οι δακτύλιοι O- (συχνά κατασκευασμένοι από FFKM ή PTFE ) μπορεί να κολλήσουν στις ζευγαρωμένες επιφάνειες υπό υψηλή θερμοκρασία ή πίεση, οδηγώντας σε ζημιά σφράγισης κατά το άνοιγμα/κλείσιμο του εξοπλισμού. Λιπαντικά με βάση-PFPE (συνήθως παχύρρευστα με PTFE ) επικαλύπτουν την επιφάνεια του δακτυλίου Ο-με μια μεμβράνη χαμηλής{4}}τριβής{-που μειώνει τους συντελεστές τριβής έως και 50%. Αυτό αποτρέπει την πρόσφυση και ελαχιστοποιεί τη μηχανική καταπόνηση, παρατείνοντας τη διάρκεια ζωής του δακτυλίου Ο- κατά 2-3 φορές σε σύγκριση με τα μη λιπαντικά ή συμβατικά λιπαινόμενα στεγανοποιητικά.

 Προστασία Σφραγίδων & Χημικό Φράγμα: Τα αέρια διεργασίας όπως το φθόριο και το υδροχλωρικό οξύ μπορούν να αποικοδομήσουν τα υλικά του δακτυλίου Ο-με την πάροδο του χρόνου, προκαλώντας διόγκωση, ρωγμές ή απώλεια ελαστικότητας. Η αδρανής φύση του PFPE λειτουργεί ως προστατευτικό φράγμα, απωθεί τις διαβρωτικές ουσίες και εμποδίζοντάς τις να διεισδύσουν στη μήτρα του δακτυλίου Ο-. Αυτό διατηρεί το σετ συμπίεσης και την ελαστικότητα της στεγανοποίησης, εξασφαλίζοντας σταθερή απόδοση σφράγισης ακόμα και μετά από χιλιάδες κύκλους διεργασίας. Σε συστήματα CVD, όπου τα πρόδρομα αέρια (π.χ., σιλάνιο, χλωριούχο τιτάνιο) είναι εξαιρετικά αντιδραστικά, οι δακτύλιοι PFPE-λιπανμένοι Ο-αποτρέπουν τη διαρροή αερίου που θα μπορούσε να θέσει σε κίνδυνο την ομοιομορφία του φιλμ.

Οι βαλβίδες ρυθμίζουν τη ροή των αερίων διεργασίας, των πρόδρομων ουσιών και του κενού στα συστήματα χάραξης πλάσματος και CVD, απαιτώντας ακριβή ενεργοποίηση και μηδενική διαρροή. Οι δύσκολες συνθήκες λειτουργίας-τα διαβρωτικά μέσα, τα διαφορικά υψηλής πίεσης και η συχνή ανακύκλωση-απαιτούν ένα λιπαντικό που εξισορροπεί τη λίπανση και τη χημική σταθερότητα.

Μείωση τριβής για ακριβή ενεργοποίηση: Οι βαλβίδες χρησιμοποιούν στεγανοποιητικά στελέχη, σφαιρικά καθίσματα και μηχανισμούς πύλης που απαιτούν ομαλή κίνηση για τον ακριβή έλεγχο της ροής αερίου. Το χαμηλό ιξώδες του PFPE τόσο σε χαμηλές όσο και σε υψηλές θερμοκρασίες εξασφαλίζει ελάχιστη αντίσταση κατά το άνοιγμα/κλείσιμο της βαλβίδας, επιτρέποντας τον ακριβή έλεγχο ροής που είναι κρίσιμος για ομοιόμορφη χάραξη ή εναπόθεση. Η συμβατότητά του με υλικά βαλβίδων (PTFE, ανοξείδωτο ατσάλι, FFKM) αποτρέπει το τσούξιμο και το μπλοκάρισμα, ακόμη και μετά από εκατομμύρια κύκλους.

Χημική Αδράνεια & Πρόληψη Μολύνσεων: Οι βαλβίδες στα συστήματα χάραξης πλάσματος εκτίθενται σε αντιδραστικά πλάσματα και υποπροϊόντα που μπορούν να διαβρώσουν λιπαντικά, οδηγώντας σε κόλλημα ή διαρροή της βαλβίδας. Το PFPE αντιστέκεται στην αποικοδόμηση από αυτές τις ουσίες, αποφεύγοντας το σχηματισμό διαβρωτικών υποπροϊόντων που θα μπορούσαν να μολύνουν τα αέρια διεργασίας. Επιπλέον, η μη-απτητική του φύση διασφαλίζει ότι δεν εισέρχονται ατμοί λιπαντικού στο ρεύμα αερίου, αποτρέποντας τη μόλυνση του πλακιδίου. Στα συστήματα CVD, όπου ακόμη και ίχνη ακαθαρσιών μπορούν να αλλάξουν τη σύνθεση του φιλμ, η καθαρή λειτουργία του PFPE είναι απαραίτητη για τη διατήρηση της ακεραιότητας της διαδικασίας.

Μακροπρόθεσμη-Σταθερότητα σε ακραίους κύκλους: Οι βαλβίδες ημιαγωγών λειτουργούν συνεχώς σε περιβάλλοντα υψηλής-καταπόνησης, με εναλλαγές θερμοκρασίας από -40 βαθμούς (κατά την ψύξη-κάτω του θαλάμου) έως 200 βαθμούς (κατά την επεξεργασία). Η θερμική σταθερότητα του PFPE αποτρέπει τη διάσπαση ή τη στερεοποίηση του ιξώδους, διασφαλίζοντας αξιόπιστη λίπανση σε όλες τις φάσεις λειτουργίας. Αυτό μειώνει την απρογραμμάτιστη συντήρηση και παρατείνει τη διάρκεια ζωής της βαλβίδας, ένα βασικό πλεονέκτημα εξοικονόμησης κόστους-για εγκαταστάσεις παραγωγής μεγάλου όγκου.

Στις διαδικασίες χάραξης πλάσματος και CVD, η απόδοση των λιπαντικών και των υλικών στεγανοποίησης επηρεάζει άμεσα την αξιοπιστία του εξοπλισμού και την ποιότητα του προϊόντος. Ο μοναδικός συνδυασμός εξαιρετικά{1}}χαμηλής πίεσης ατμών, χημικής αδράνειας, ευρείας ανοχής θερμοκρασίας και χαμηλής τριβής του PFPE το καθιστά το μόνο υλικό ικανό να καλύψει τις πιο απαιτητικές απαιτήσεις της βιομηχανίας. Σε αντίθεση με τα συμβατικά λιπαντικά που κινδυνεύουν από μόλυνση, διάβρωση ή πρόωρη αστοχία, το PFPE διασφαλίζει:

 Συνεπής ακεραιότητα κενού και καθαρότητα διεργασίας

 Εκτεταμένη διάρκεια ζωής για κρίσιμα εξαρτήματα (αντλίες, βαλβίδες, δακτύλιοι O-)

 Μειωμένο κόστος συντήρησης και χρόνο διακοπής λειτουργίας

 Συμμόρφωση με τα πρότυπα καθαρού χώρου ημιαγωγών (Κλάση ISO 1–3)
